冰箱温度监控系统

冰箱温度监控系统


     冰箱温度监控系统,专门针对医院,血站,疾控中心,科研实验室,生物制药等单位开发的温度监控系统平台。系统特点主要有:1.跨区域分组监控,实现多点冰箱温度同时监控2.485有线组网、RF无线联网、GPRS网络等不同方式实现冰箱温度监控方案3.系统实现实时记录冰箱温度数据,异常报警处理,超标短信报警等措施4.冰箱温度采集点可以实现2℃-8℃冰箱,-86℃超低温冰箱等不同温度的采集(采集器型号不同)



典型应用


    冰箱温度监控系统主要实现24小时无人值守下的监控方案,主要针对:医院、疾控中心、血库、实验室、种子库、培养箱、生物制药等领域下的多点冰箱的同时集中监控。

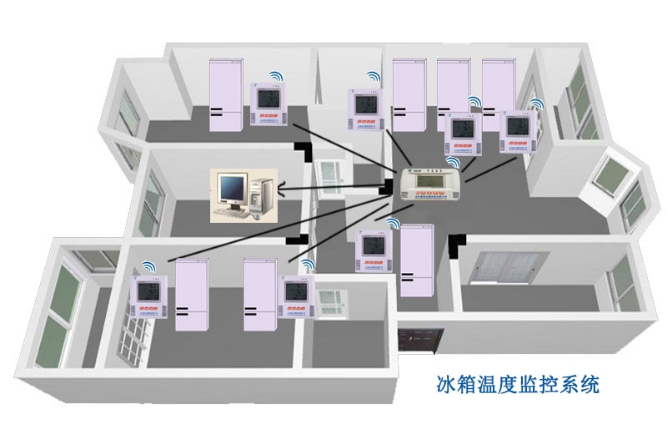

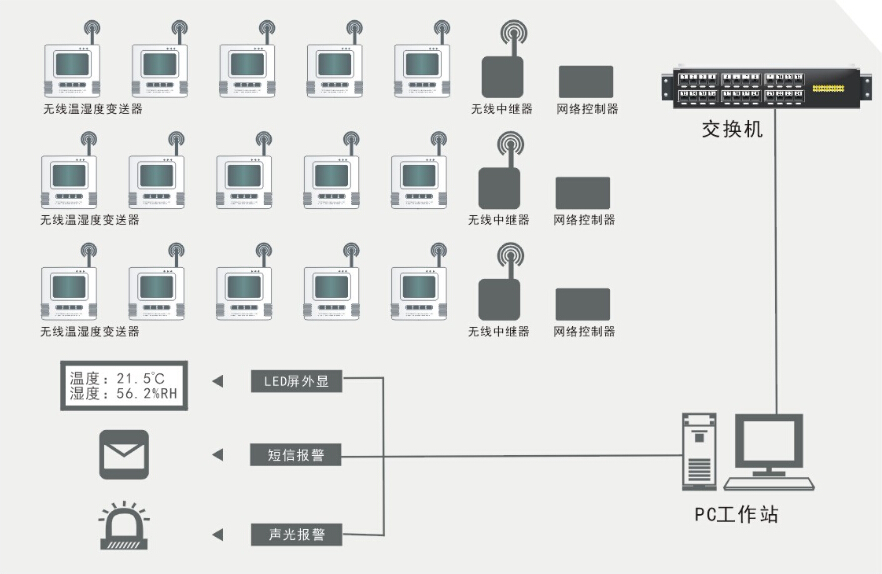

冰箱温度监控系统方案1-短距离局域网无线温度监控系统

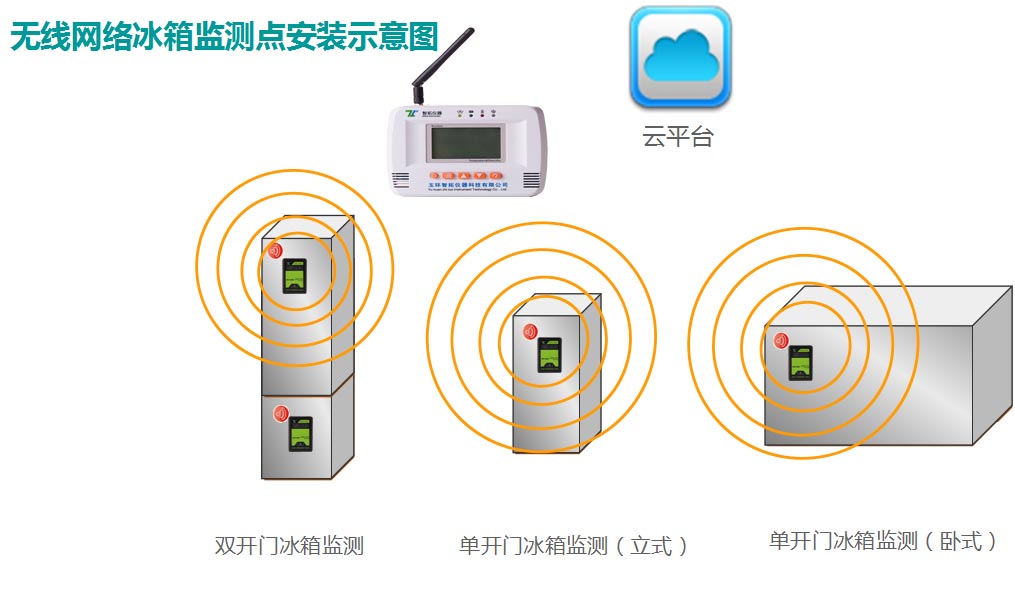

冰箱温度监控系统方案1-短距离无线温度传输节点+GPRS网关传输



方案采用在无线通信技术GPRS网络和短距离通信组合方案,冰箱温度采集节点(W500-ET)分布在测量区域并测量温度数据,定时将温湿度数据通过无线发送到GPRS网关(GLZJ-GPRS),GPRS网关将接收到的温度数据通过GPRS网络上传到云平台监控软件。任何一台温湿度采集节点(W500)数据超限,GRPS网关都会发送短信报警、声光报警、断电报警。

温湿度采集节点采用高能量可充电锂电池供电,也可以通过外接电源对设备进行供电。所以现场不方便接外接电源系统也能维持运行。

3、测点终端技术参数

W500-TH温湿度传感器技术参数(阴凉库用)

传感器类型

温度

湿度

测量范围

-20~+70℃

0-100%RH

精度

±0.3~0.5℃

±3%RH

显示分辨率

0.1

0.1

存储分辨率

0.1

0.1

记录采样间隔

1min至24h可自由设定.

报警方式

LCD屏提示、机内蜂鸣器报警

通讯接口

USB

外形尺寸

140×120×35mm

重量

约200克

使用场合

常温库、阴凉库等

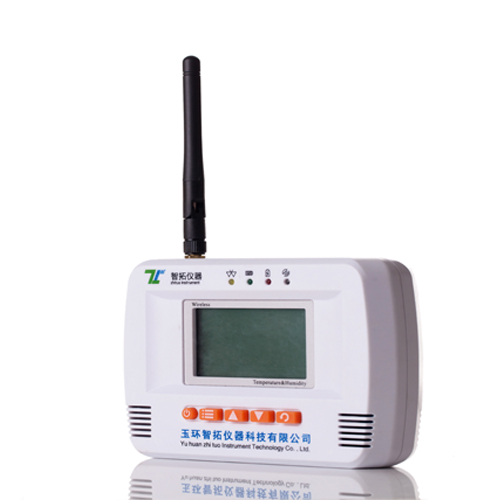

GLZJ-GPRS网关设备




GPRS网关功能

备注

中继接收功能 接收1-50台采集节点数据

数据传输方式

GPRS传输
报警方式

短信报警+声光报警+断电报警

记录采样间隔

1min~24小时可自由设定.

报警方式

LCD屏提示、机内蜂鸣器报警

外接电源

12V  DC适配器(选配)

外形尺寸

140×80×35mm,

重量

约200克

使用场合

冷柜,冰箱,仓库,库房,药厂,无尘车间

3.4温湿度采集器特点

(1)采用进口霍尼韦尔湿度传感器和高精度温度传感器

(2)采集器设备采集数据异常,就地实现声光报警

(3)采集设备内部具有备用800MA可充电锂电池,长时间外接电也可以维持运行

(4)我公司自主研发的无线时分多址技术,解决高密度安装的无线温湿度记录仪间的通讯干扰和通讯碰撞、功耗大、电池支持时间短等问题,它采用时间帧同步技术,使无线温湿度记录仪按通讯规约同步上传数据,其余时间保持休眠状态,能保证无线记录仪在10分钟上传一次的模式下持续工作长达4个月-1年无需充电。

系统功能特点


1. 监测仪自带数据记录功能,断电时数据记录不丢失。具有数据补传及恢复功能。
2. Z-cloud智云软件系统已应用了超500用户,经过多年的持续改进与创新,软件运行非常可靠,可以保证7*24小时无故障运行。
3.采用优化的网络技术,保证系统不会出现拥塞现象,保证数据不丢失,报警正确,不误报、不漏报。更多人性化的设计,保证用户用的放心和舒心。
4.无线传输频段:433M,无障碍传输距离:200米左右(无阻挡环境下测试数据)。
5. 安装方式:壁挂式,带固定支架。
6. 后备电池: 14500可充电锂电池,无需更换电池

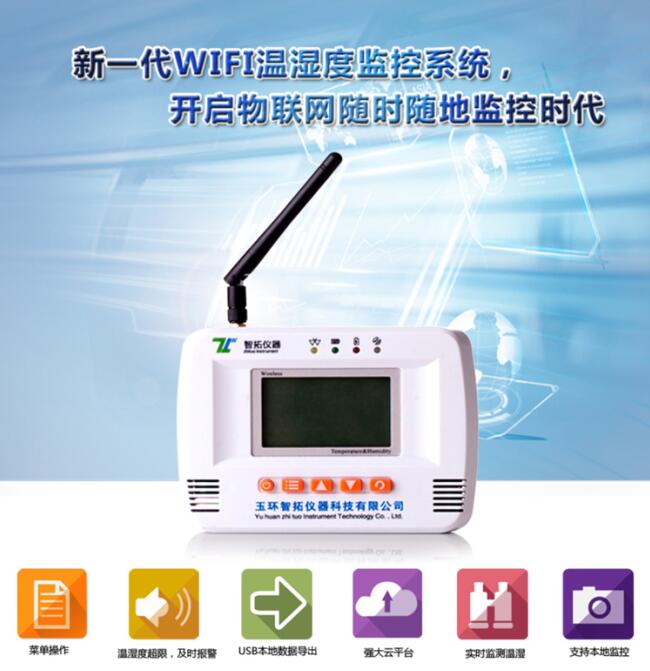

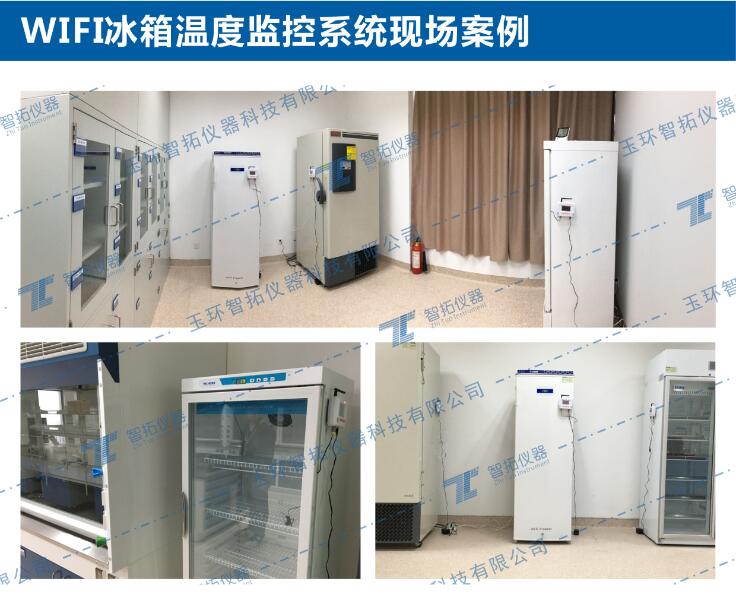

冰箱温度监控系统方案2-WIFI温湿度监控系统



冰箱温度监控系统方案3-无线卡片+管理主机-冷柜、阴凉柜温湿度监控
